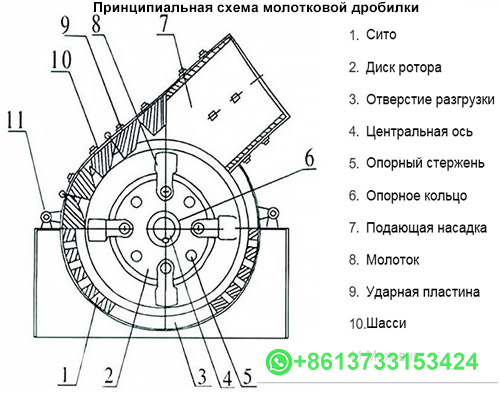

Принципиальная схема молотковой дробилки

Молотковая дробилка – это оборудование, предназначенное для измельчения материалов. В основе ее принципа действия лежит высокоскоростной вращающийся ротор, оснащенный молотками. Подаваемый в дробилку материал дробится и измельчается этими молотками.

Вот основные компоненты, представленные на принципиальной схеме молотковой дробилки:

• Корпус: Прочная внешняя рама, которая umschließt (umschließt – немецкий, означает “заключает в себя”) все внутренние компоненты дробилки.
• Ротор: Дискообразный элемент, установленный на валу, вращающийся на высокой скорости.
• Молотки: Обычно шарнирно закреплены или прикручены к ротору и отвечают за дробление материала.
• Загрузочный бункер: Сюда загружается материал для дробления.
• Отбойная плита: Износостойкая плита, расположенная внутри корпуса напротив молотков. Материал сначала отбрасывается на эту плиту, прежде чем его ударят молотки.
• Дробильная камера: Пространство внутри корпуса, где молотки и материал взаимодействуют для уменьшения размера.
• Решетка/Сита: Сетка или перфорированная пластина, которая позволяет измельченному материалу желаемого размера проходить сквозь нее, удерживая более крупные куски для дальнейшего дробления.
• Выпускной лоток: Отверстие, через которое готовый продукт выходит из дробилки.

Принцип работы:

1. Материал загружается в загрузочный бункер.
2. Под действием силы тяжести или питающего механизма материал перемещается в дробильную камеру.
3. Высокоскоростное вращение ротора разбрасывает молотки наружу.
4. Материал дробится и измельчается молотками о плиту или между самими молотками.
5. Измельченный материал, соответствующий желаемому размеру, проходит через решетку/сито.
6. Крупный материал остается в дробильной камере для дальнейшего дробления молотками.
7. Готовый продукт выходит из дробилки через выпускной лоток.

Дополнительные заметки:

• Размер и форма молотков, решетки/сита и отбойной плиты влияют на конечный размер продукта.
• Молотковые дробилки подходят для измельчения широкого спектра материалов с различной степенью твердости и влажности.
