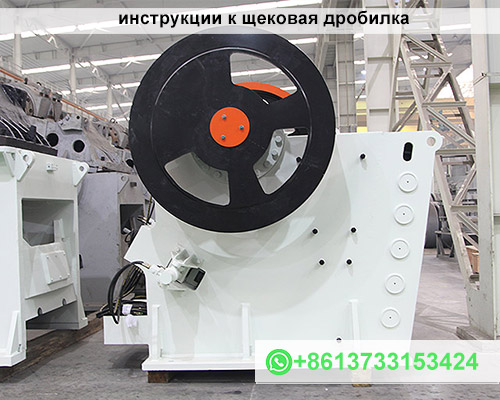

инструкции к щековая дробилка

Мы узнаем об установке щековой дробилки из деталей рамы, эксцентрикового вала и подшипников, болтов стержня, кронштейнов, подвижной щековой пластины и зубчатых пластин.

1. Установка рамы

Щековая дробилка устанавливается на бетонный фундамент. Для снижения вибрации и гула между рамой и бетоном следует разместить слой твердой древесины, резины или другого вибропоглощающего материала. Горизонтальные и вертикальные уровни рамы, установленной на деревянном основании, должны соответствовать требованиям, а подложка между основанием рамы и грунтом должна быть плоской, однородной и устойчивой. Перед установкой исследуется и устанавливается подшипник скольжения, а затем помещается в корпус подшипника. Горизонтальное значение и значение отклонения эксцентриситета измеряются уровнемером. Если внутренний диаметр находится в допустимом диапазоне, эксцентриковый вал можно разместить на подшипнике.

2. Установка эксцентрикового вала и подшипника

Перед сборкой вала и подшипника необходимо исследовать подшипник скольжения, а затем поместить его в корпус подшипника скольжения, а горизонтальность и соосность размещения определяются уровнемером. Если результат измерения соответствует требованиям, то установите эксцентриковый вал на подшипник и проверьте посадку между валом и подшипником, нанеся порошок Red Dan на шейку.

Если поверхность подшипника скольжения слишком высока, требуется дальнейшее соскабливание до тех пор, пока не исчезнет высокая точка между контактными поверхностями. Наконец, между корпусом подшипника и подшипником наносится определенное количество смазочного масла для уменьшения износа вала. Площадь контакта между скользящим эксцентриковым валом и рамой должна быть не менее 80%, а зазор между ними должен быть менее 0,07 мм.

3. Установка болтов штока

Болт штока должен быть собран после шлифования главного подшипника и эксцентрикового вала. Перед сборкой тщательно проверьте его, а затем с помощью крана поместите болт штока немного ниже его обычного положения в дробилке. Промойте верхний и нижний подшипники болта штока и смажьте их жидким маслом, а затем установите подшипник, главный вал, верхний подшипник и верхнюю оболочку. Подняв болт штока, затем установите болты и затяните их. Кронштейн следует добавить, когда из-за плохой установки происходит утечка масла. Если позволяют условия, лучше всего собрать полный комплект болтов штока и главного вала снаружи и загрузить их в раму один раз с помощью крана.

4. Установка пластины для поворота

Удар или установку пластины для поворота можно снять, ослабив гайку пружины натяжения, сняв пружину, а затем с помощью цепи или троса связать нижнюю часть пластины подвижной челюсти, а затем потянуть трос с помощью привода, так что подвижная челюсть приблизится к неподвижной челюсти, а задняя пластина для поворота автоматически опустится, просто переверните и повторите вышеуказанные шаги при установке.

5. Установка пластины для поворота

Пластина для поворота собирается с использованием предварительно собранных деталей, то есть подвижные челюсти, подвижный вал, подвижная зубная пластина и кронштейн собираются заранее, а затем поднимаются в раму краном. Сначала подшипник скольжения шлифуется и помещается в корпус подшипника рамы для измерения отклонения наклона и соосности. Затем нанесите масло на поверхности подшипника и цапфы и поместите подвижную щеку в подшипник.

6. Установка зубчатой ​​пластины

Зубчатая пластина является наиболее быстро изнашиваемой частью дробилки и требует частой замены. Зубчатая пластина крепится на передней стенке и подвижной щеке болтами или клиньями. Контактная поверхность должна быть прямой, и не допускается явление подъема. В противном случае ее следует вовремя устранить. Поскольку внутренняя часть передней стенки рамы не обработана, лучше проложить слой мягкой металлической прокладки между задней частью неподвижной зубчатой ​​пластины и предплечьем рамы, чтобы обеспечить плотное прилегание двух частей.

Выше приведен способ установки частей щековой дробилки. Однако для того, чтобы оборудование работало стабильно и приносило максимальную пользу пользователю, помимо правильной установки щековой дробилки, решающее значение имеет и рациональное использование, которое связано с тем, будет ли собранная щековая дробилка работать в долгосрочном стабильном производстве и создавать постоянную ценность для клиентов.

Поэтому пользователи также должны четко понимать, как используется щековая дробилка.
