Щековая дробилка является основополагающим оборудованием в горнодобывающей, строительной и сносной промышленности, где она служит важным инструментом для измельчения больших кусков сырья до приемлемых размеров. Среди различных доступных моделей щековая дробилка SMD-118 известна своей прочной конструкцией, высокой эффективностью и надежностью в сложных условиях. В этой статье представлен обзор SMD-118, дополненный подробной схемой, иллюстрирующей ее основные компоненты и работу.

Обзор щековой дробилки SMD-118

Щековая дробилка SMD-118 предназначена для дробления широкого спектра материалов, от твердых камней до более мягких материалов, таких как уголь и известняк. Это достигается за счет использования сжимающей силы, которая дробит и разбивает материал между двумя жесткими поверхностями: неподвижной и подвижной щекой. Дробилка широко используется как на первичной, так и на вторичной стадии дробления, что делает ее универсальным выбором для различных промышленных применений.

Основные характеристики:

• Размер загрузочного отверстия: Размер загрузочного отверстия обычно определяет максимальный размер входного материала. SMD-118 имеет большое загрузочное отверстие, что позволяет ей обрабатывать более крупные камни и материалы.
• Размер выходного материала: Регулируемый размер выходного материала позволяет настраивать конечный продукт в соответствии с конкретными потребностями проекта.
• Производительность: Дробильная способность SMD-118 варьируется в зависимости от твердости и влажности материала, но, как правило, она рассчитана на высокую производительность.
• Требования к питанию: Эта дробилка приводится в действие надежным двигателем, обеспечивающим стабильную производительность даже в сложных условиях.

Основные компоненты и схема щековой дробилки SMD-118

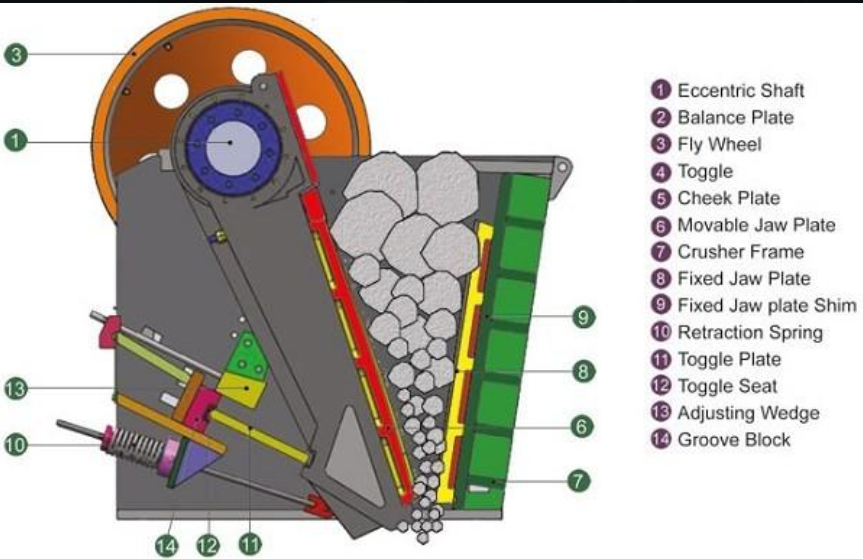

Чтобы лучше понять работу щековой дробилки SMD-118, необходимо рассмотреть ее основные компоненты. Ниже приведена подробная схема, на которой выделены эти части:

Описание схемы:

1. Рама: Рама является основной конструкцией, которая поддерживает все остальные компоненты. Она изготовлена ​​из прочной стали, чтобы выдерживать интенсивные силы, возникающие во время дробления.
2. Неподвижная щековая пластина: Прикрепленная к раме, неподвижная щековая пластина обеспечивает одну сторону полости дробления. Она облицована износостойким материалом для повышения долговечности.
3. Подвижная щековая пластина: Этот компонент колеблется вперед и назад относительно неподвижной щековой пластины, приводимой в движение эксцентриковым валом. Движение создает дробящее действие.
4. Эксцентриковый вал: Эксцентриковый вал является важнейшей частью, которая передает движение подвижной щеке. Он приводится в действие двигателем через систему ремней и шкивов.
5. Колесательная пластина: Колесательная пластина действует как предохранительный механизм, защищая дробилку от повреждений путем поломки при приложении чрезмерной нагрузки.
6. Маховик: Маховик накапливает энергию, когда двигатель работает, и высвобождает ее во время дробления, помогая поддерживать стабильную работу.
7. Натяжной стержень и пружина: Эти компоненты поддерживают соответствующее натяжение в коленчатой ​​пластине, обеспечивая правильное выравнивание щековых пластин.
8. Выпускное отверстие: Расположенное в нижней части камеры дробления, выпускное отверстие определяет конечный размер измельченного материала. Его можно регулировать в соответствии с различными требованиями.
9. Двигатель: Источник питания дробилки, двигатель приводит в движение эксцентриковый вал для перемещения подвижной щековой плиты.

Примечание: На схеме показаны вышеуказанные компоненты в их соответствующих положениях внутри щековой дробилки.

Принципы работы

SMD-118 работает по принципу сжимающей силы. Материал, подаваемый в дробилку, измельчается между неподвижной и подвижной щековыми плитами, поскольку подвижная щековая плита колеблется из-за движения, передаваемого эксцентриковым валом. Материал постепенно измельчается по мере продвижения вниз по дробильной камере, а конечный размер продукта определяется регулируемым разгрузочным отверстием.

Преимущества щековой дробилки SMD-118

• Долговечность: Изготовленная из высококачественных материалов, SMD-118 рассчитана на длительный срок службы даже в самых тяжелых условиях.
• Эффективность: Ее конструкция обеспечивает эффективное дробление, сокращая время простоя и требования к техническому обслуживанию.
• Универсальность: Подходит для различных материалов, что делает ее универсальным выбором для различных отраслей промышленности.

Заключение

Щековая дробилка SMD-118 — это прочное и надежное оборудование, предназначенное для работы в тяжелых условиях промышленного дробления. Благодаря продуманной конструкции и высококачественной конструкции она является ценным активом в переработке сырья. Прилагаемая схема дает визуальное представление о ключевых компонентах и ​​их роли в работе дробилки. Независимо от того, используется ли она в горнодобывающей промышленности, строительстве или сносе, SMD-118 выделяется как эффективный и долговечный вариант для первичного и вторичного дробления.
